針圧計の使い方 高音質 レコード再生の為に!

針圧計を使ってカートリッジの音質を知る


本当に正しい針圧になっているのか?<2つの疑問>



f:id:audiojazz:20200406022946j:plain

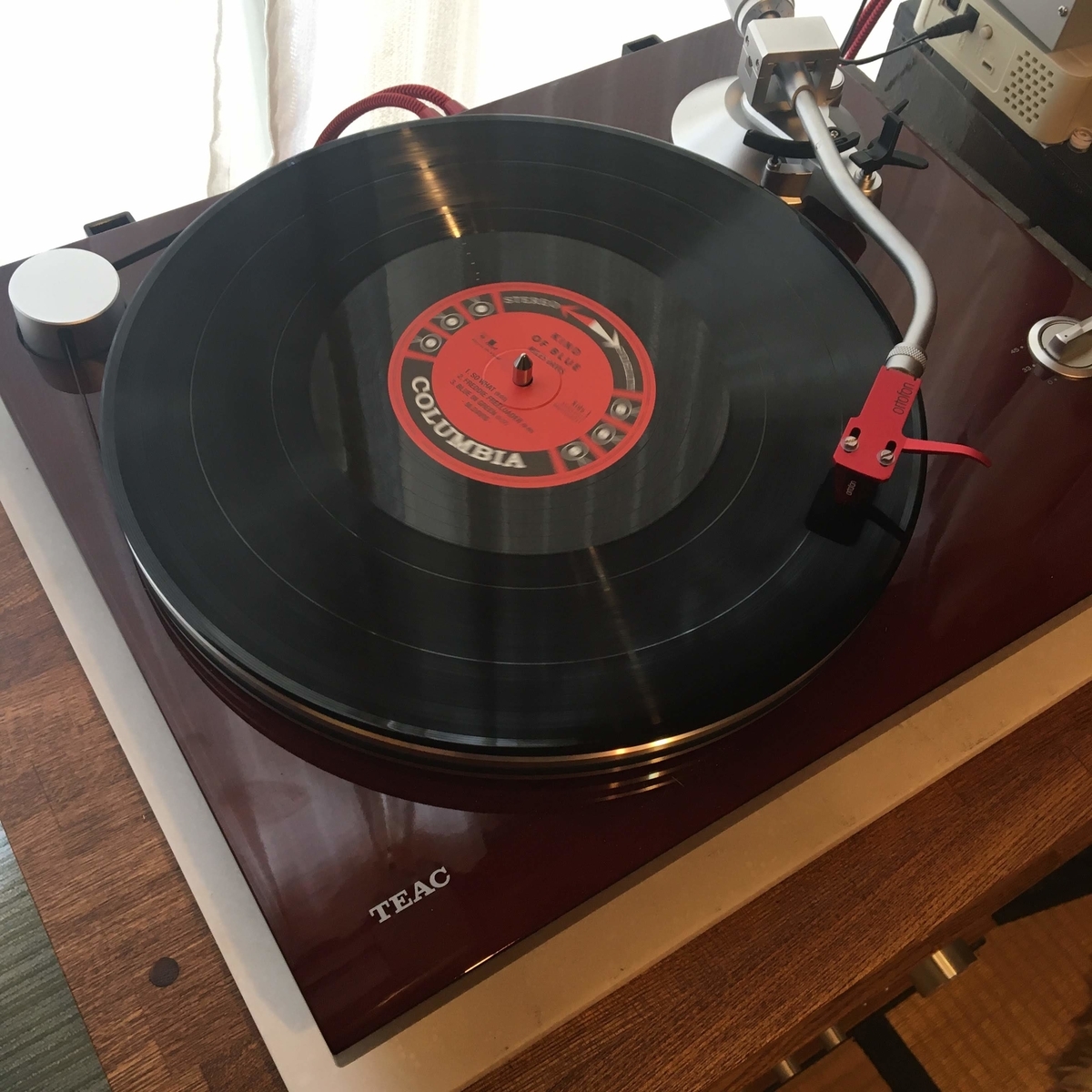

アバウトな、カウンターウエイトの目盛り

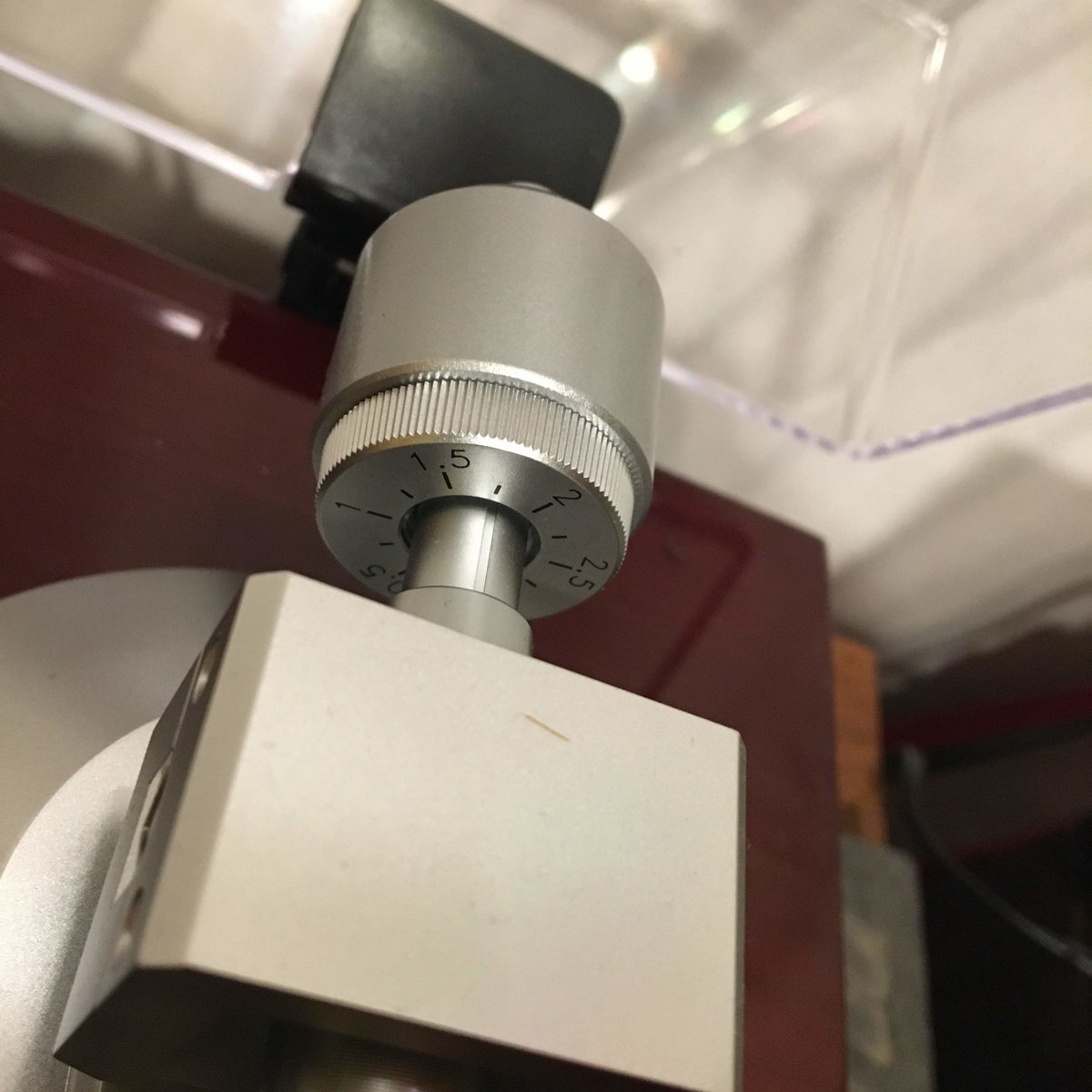

 レコードプレーヤーのトーンアームのカウンターウエイトに針圧を合わせるための目盛りが刻まれてる。



f:id:audiojazz:20200406004205j:plain

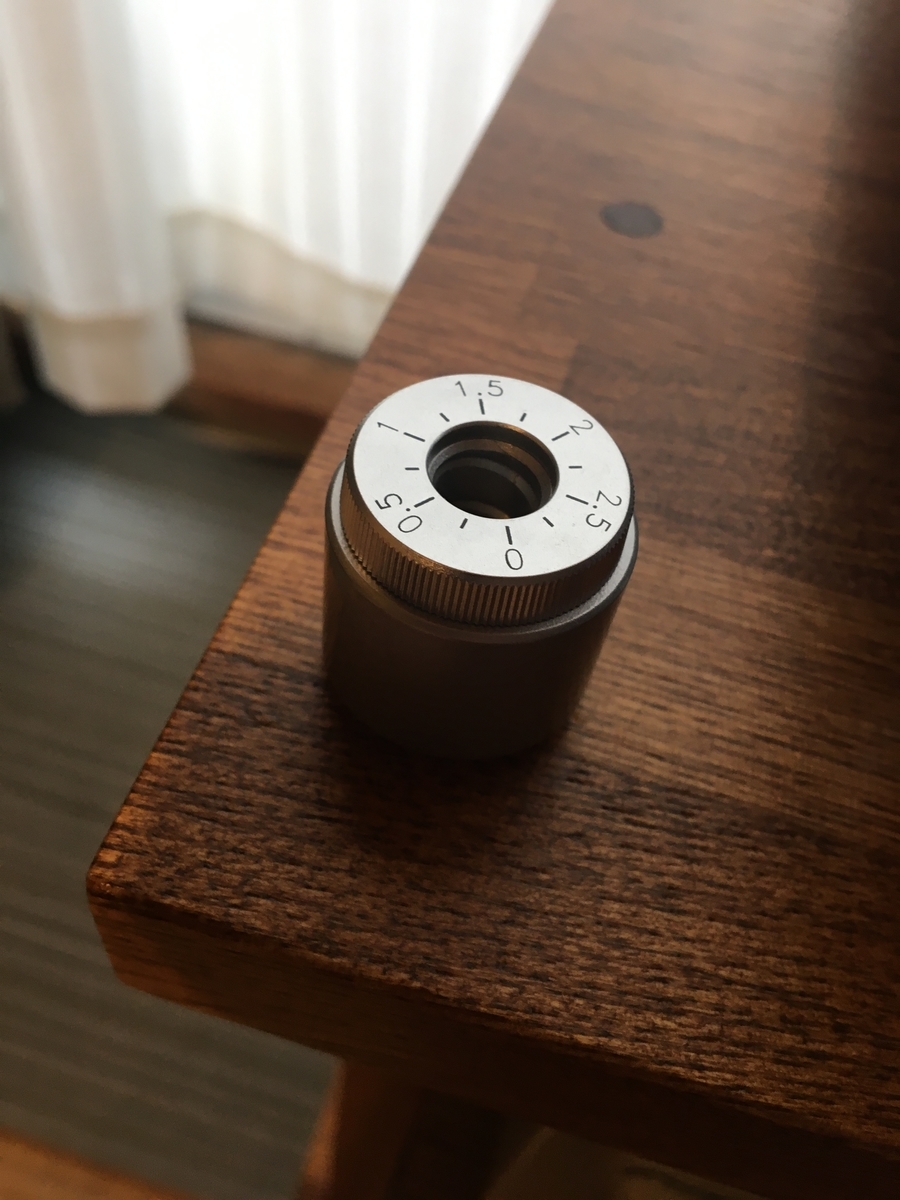

 私のレコードプレーヤー TEACのTN-3Bでは、カウンターウエイトの目盛りが「0」 「0.5」 「1」 「1.5」 「2」 「2.5」と刻まれており、その隣り合わせの数字と数字の間にも目盛りが刻まれているが数字は表記されていない。

 f:id:audiojazz:20200224010445j:plain

 目盛りの数字が0.5gずつなのでその半分の目盛りは0.25g刻みとなるのだが、それ以上の細かい目盛りが無い。



 カートリッジには、適正針圧というものが個々にメーカーによって定められている。



 トーンアームのゼロバランス調整をしたことがある方はお解りだと思うが、ウエイトの位置をほんの少し動かしただけでも、トーンアームは精密な天秤の様にどちらかに揺れ動く。



 トーンアームのゼロバランスは、目で見てアームが水平になっているかどうかの判断ができるが、カートリッジの針圧については、カウンターウエイトに刻まれている目盛りを頼りにして合わせることになる。あんなに細い針先への圧力をこんなアバウトな調整で良いのだろうか?



 私の購入したTEACのレコードプレーヤーに付属しているオーディオテクニカのカートリッジの適正針圧は2・0gなので、トーンアームのゼロバランスをとった後、カウンターウエイトを2.0の目盛りの位置に合わすだけでよかった。



 この間、オルトフォンのカートリッジに取り替えてみたが、このオルトフォンのカートリッジの適正針圧は1.8gだ。



www.audiojazzlife.com





 適正針圧1.8gをカウンターウエイトの目盛りをつかって合わせようとすると、「1.5」と「2」の間に刻まれている目盛り(1.75)よりもほんの少し「2」寄りにするというようにアバウトな調整をする事になる。



針圧調整の2つの疑問



<疑問1>

 目分量でカウンターウエイトを調整し交換したオルトフォンのカートリッジは、正確に針圧が1.8gになっているのだろうか?



<疑問2>

 TEACのレコードプレーヤー付属のオーディオテクニカのカートリッジの適正針圧2.0gが、カウンターウエイトの「2.0」という目盛りに合わせるだけで正確な針圧2.0gになっているのだろうか?



 今回はその2つの疑問を確かめる為に、針圧計を購入しそれぞれのカートリッジの針圧を調整してみた。





針圧計を購入



いろんなメーカーの針圧計が販売されている。







リーズナブルな針圧計をAmazonで購入してみた。

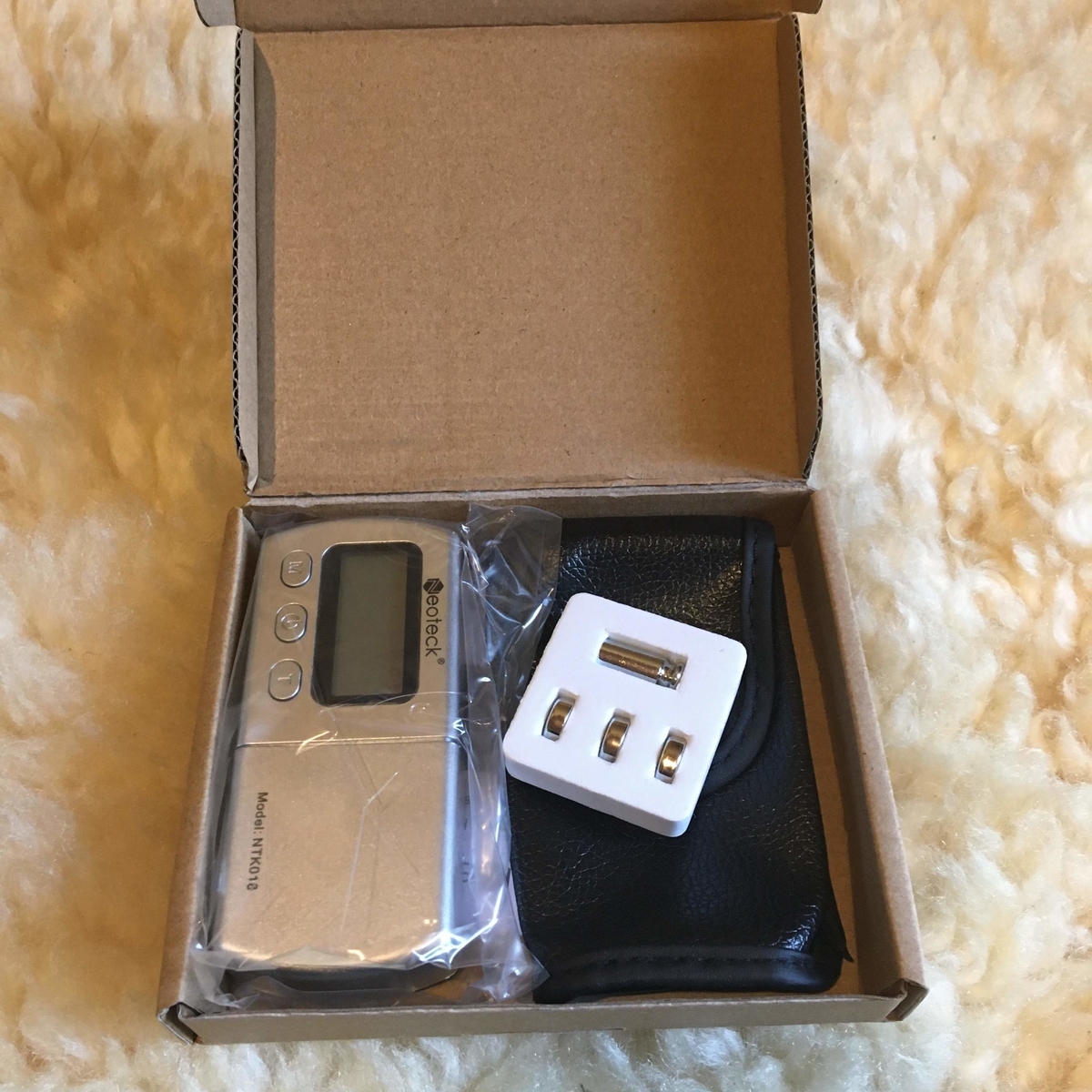

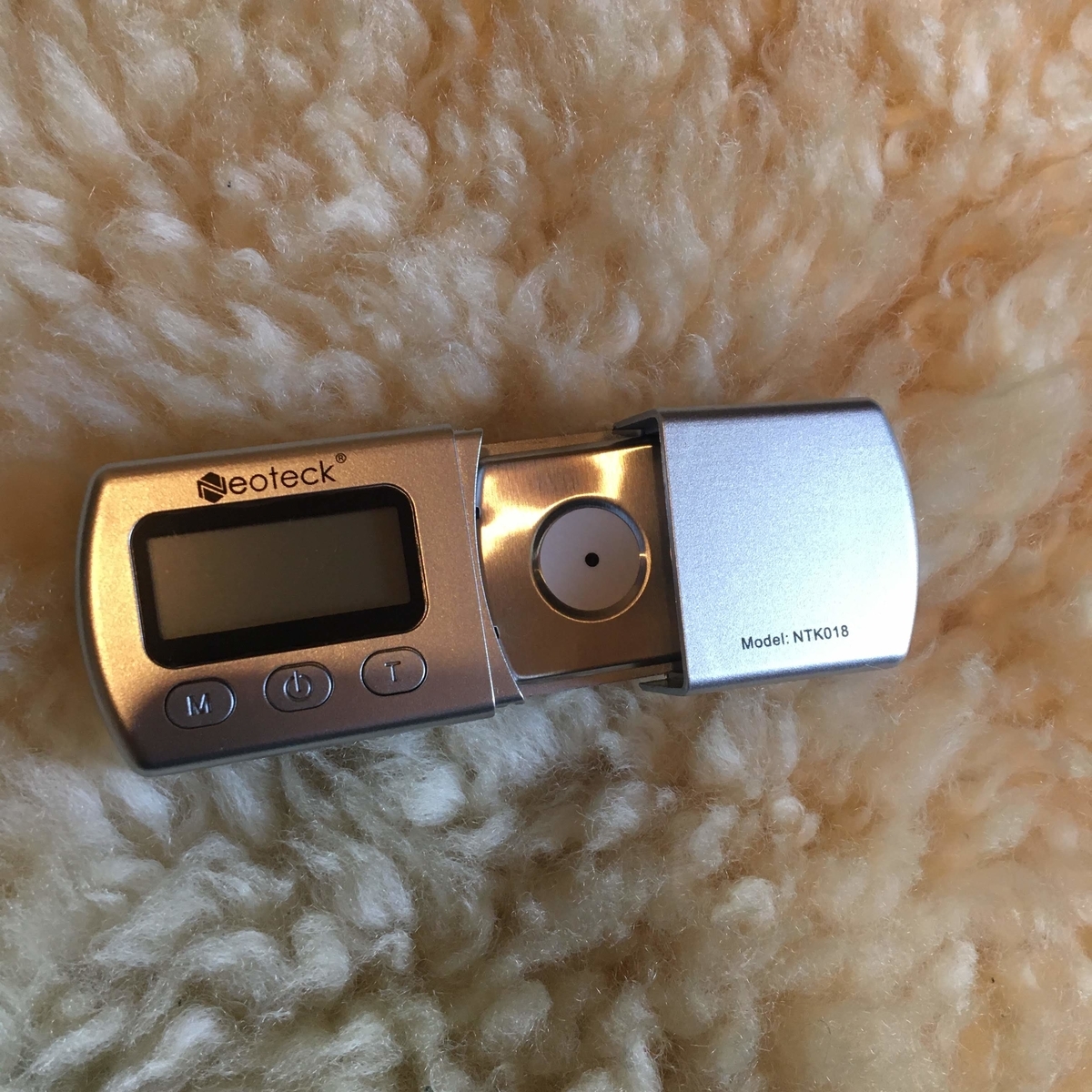

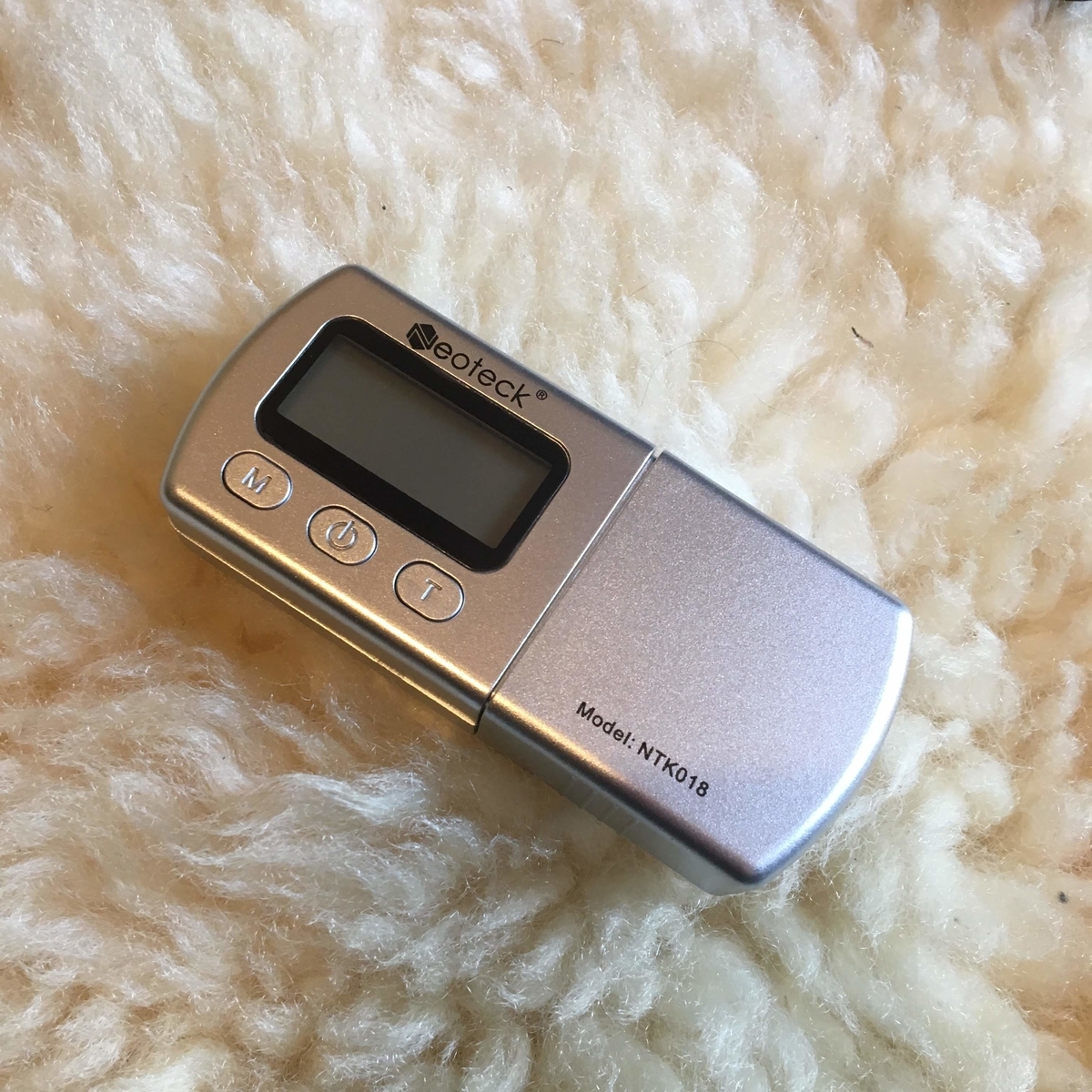

箱の中身は、本体、ボタン電池と校正用の5gのウエート、ケース

f:id:audiojazz:20200406005908j:plain





f:id:audiojazz:20200406010108j:plain





f:id:audiojazz:20200406010218j:plain

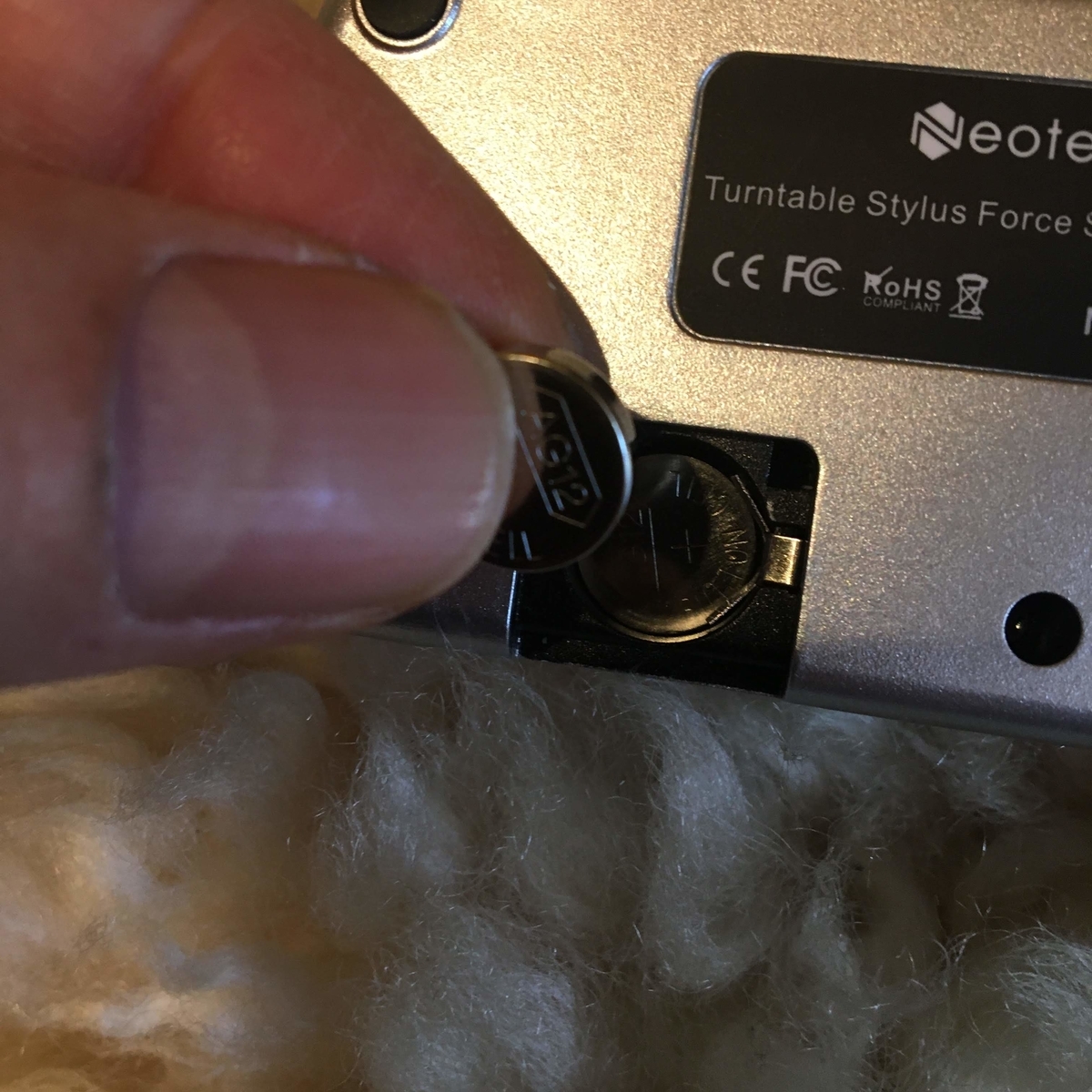

本体裏にボタン電池を2つ入れる。

f:id:audiojazz:20200406010321j:plain

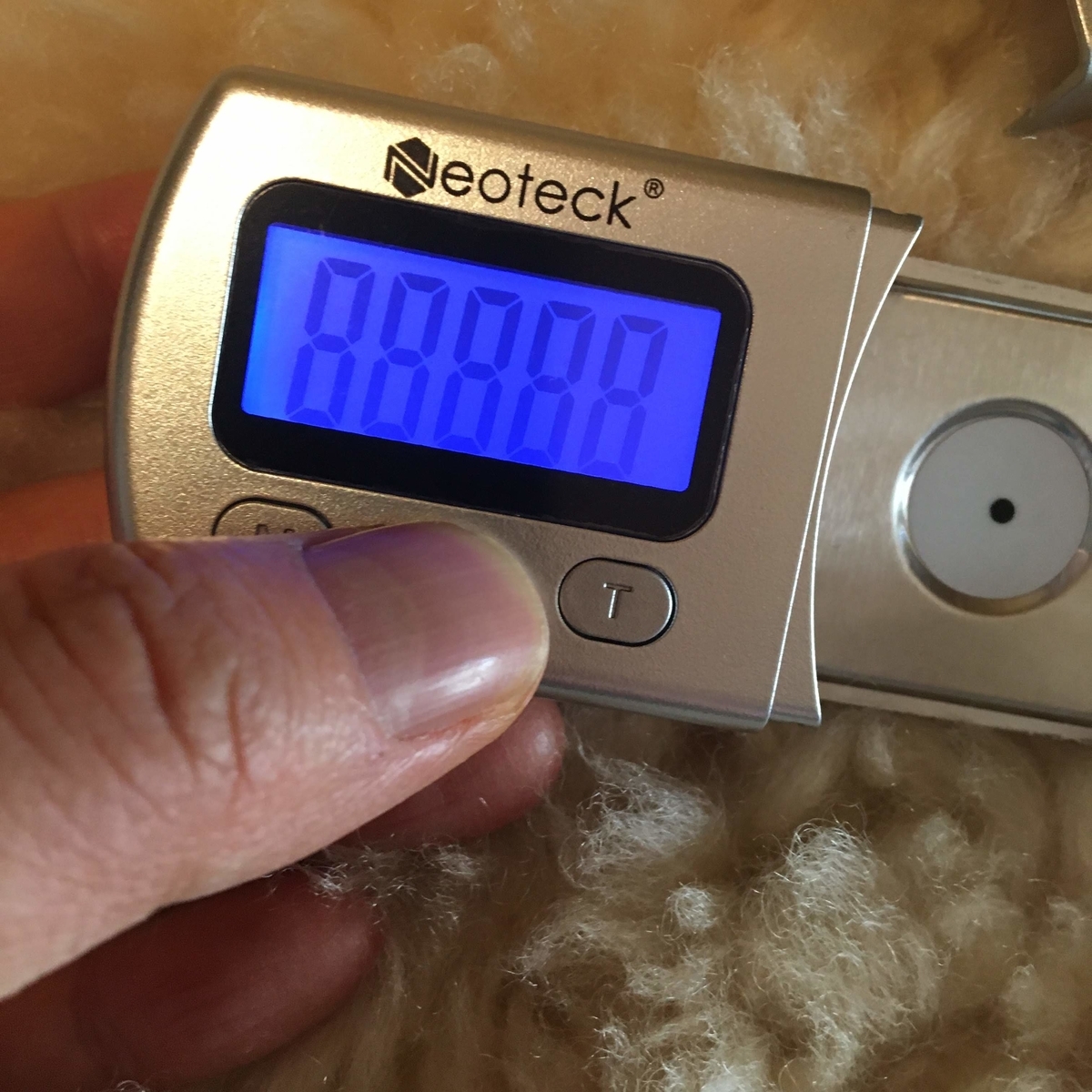

真ん中の電源ボタンを押すとしばらくして、「88888」と言う数字が表示される。



f:id:audiojazz:20200406010417j:plain

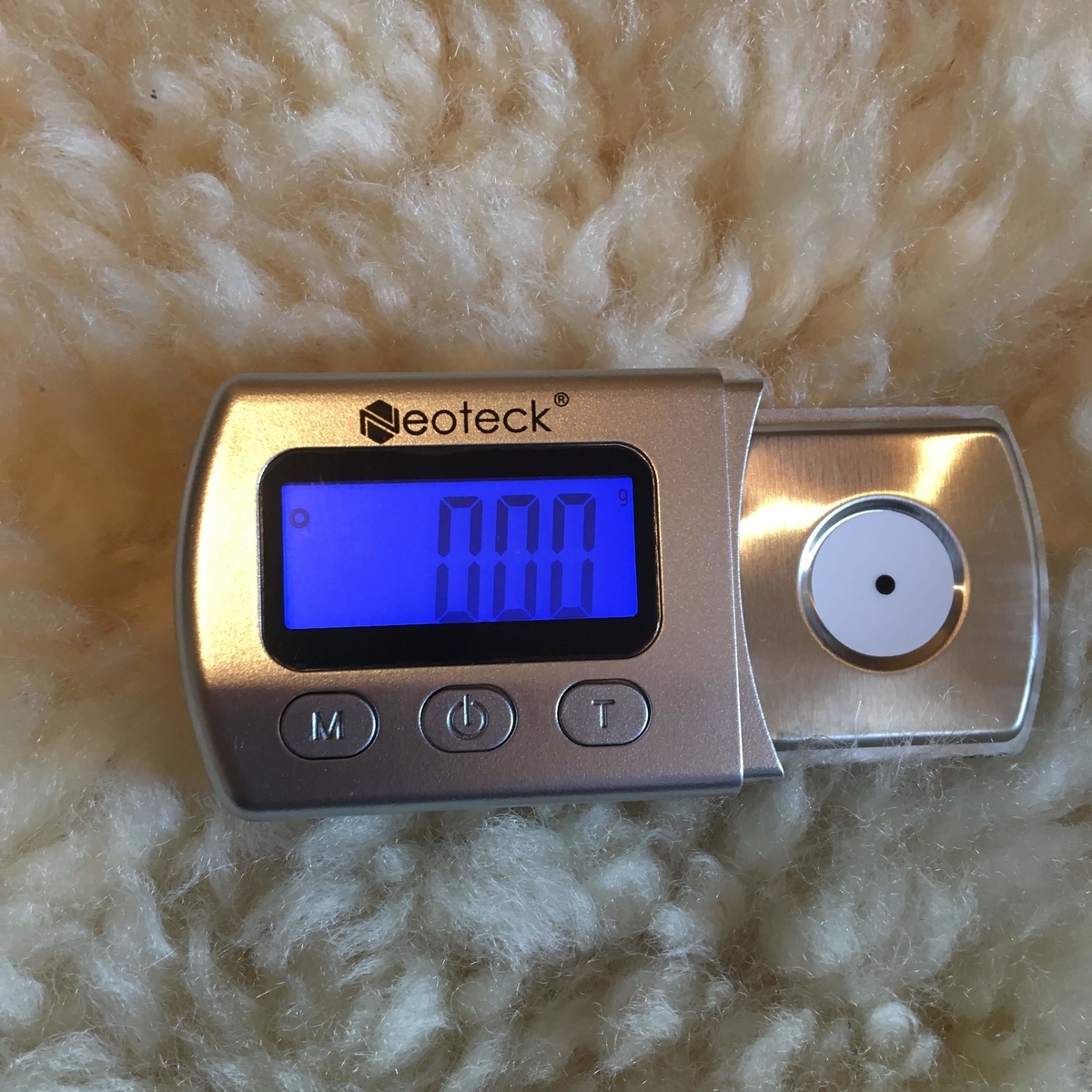

しばらくすると「0.00」に切り替わる。(電子体温計と同じような感じ。)

f:id:audiojazz:20200406010521j:plain





下の写真の様に付属のウエートで校正をすることができる。

5gのウエートで、5gが表示さていると正常に計測出来る。





針圧計の使い方


*前提として、針圧調整をする前に必ずレコードプレーヤーの水平に設置していること。



【 手 順 】

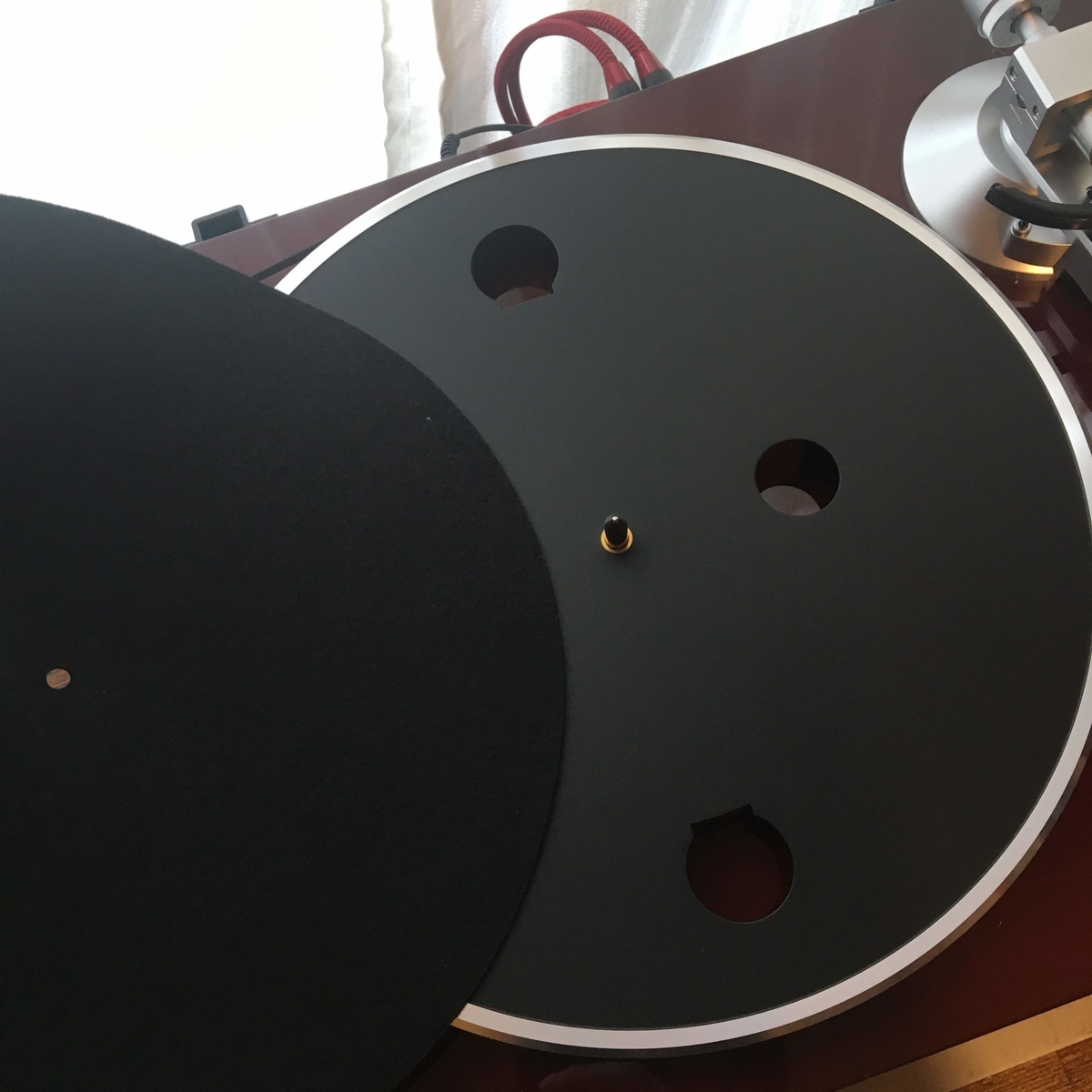

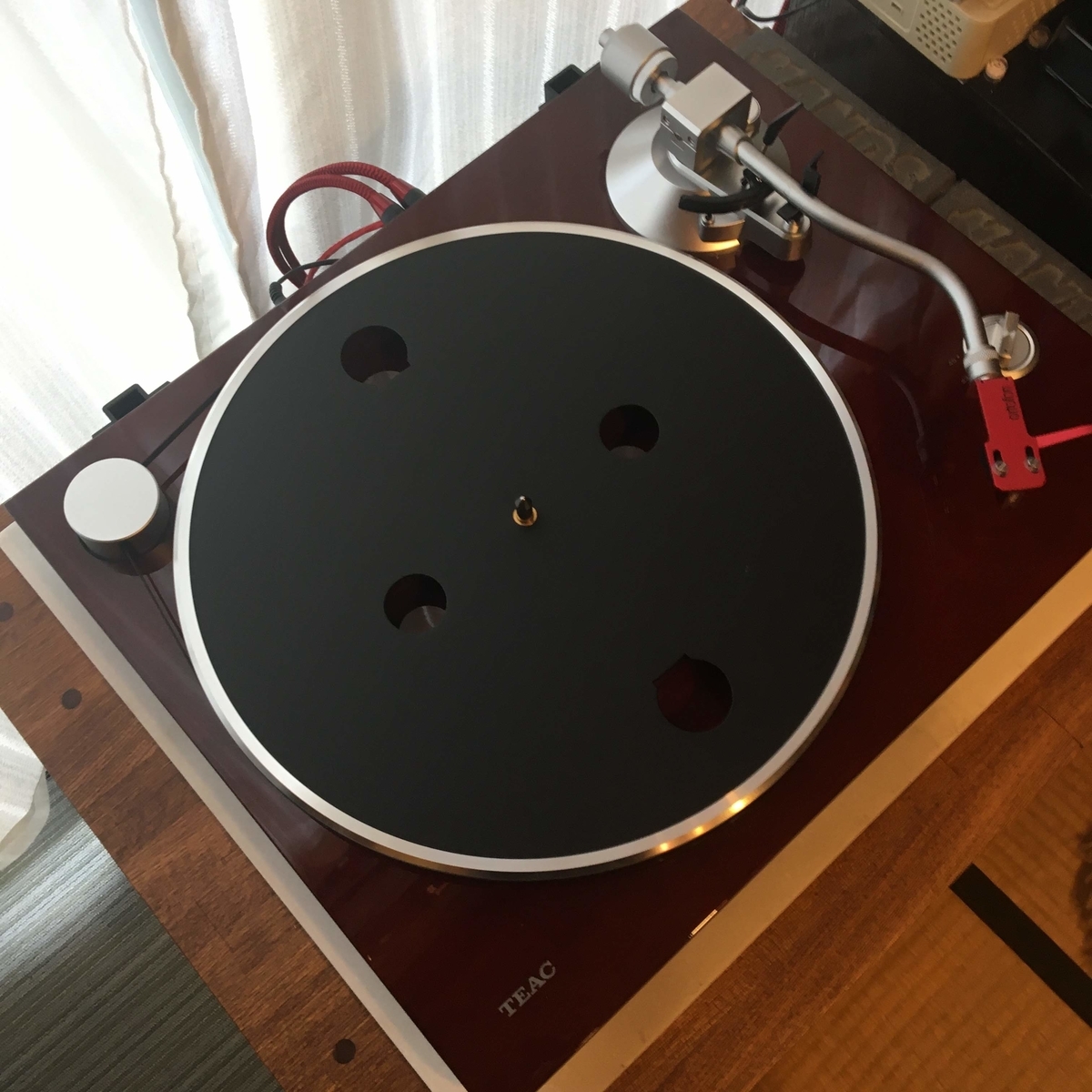

①ターンテーブルからターンテーブルシートを外す。



f:id:audiojazz:20200406011414j:plain

f:id:audiojazz:20200406011503j:plain

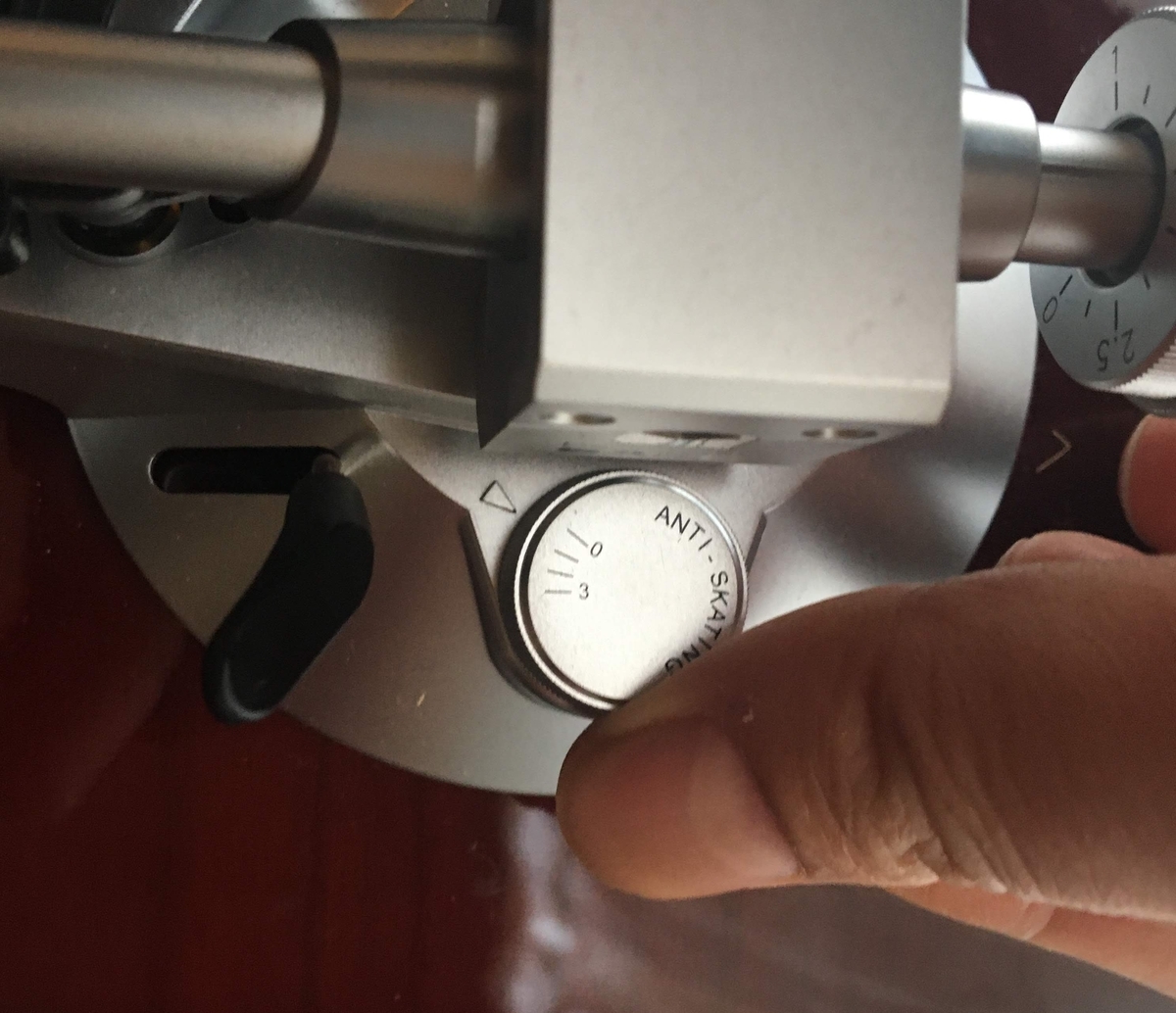

②アンチスケーティング目盛りを0にする。



f:id:audiojazz:20200406011620j:plain





③トーンアームのゼロバランスを調整する。

カウンターウエイトを動かさず、目盛りだけ0に合わせておく事。



f:id:audiojazz:20200406011720j:plain







④針圧計をターンテーブルの上に乗せる。

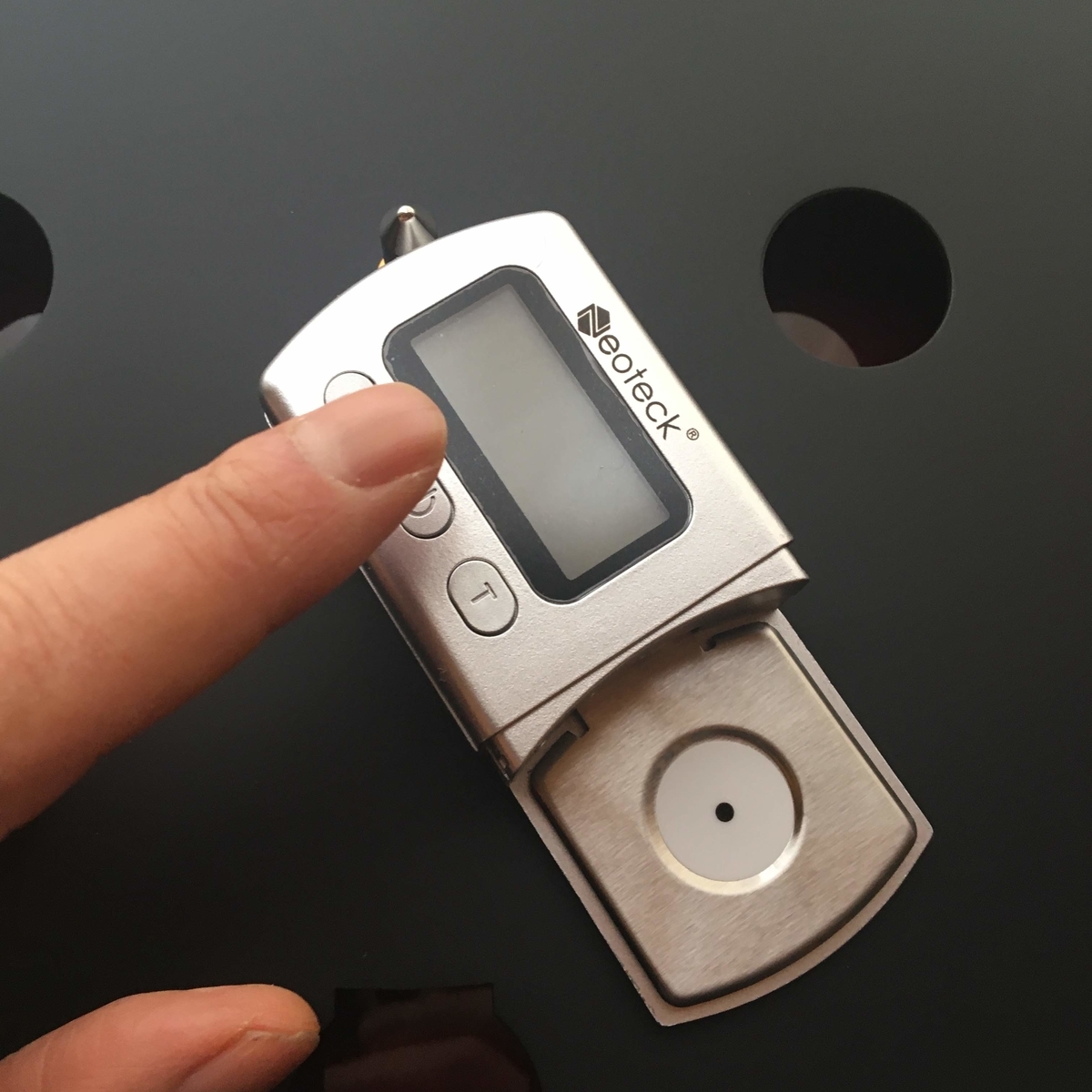

・電源ボタンを押す。

f:id:audiojazz:20200406012114j:plain

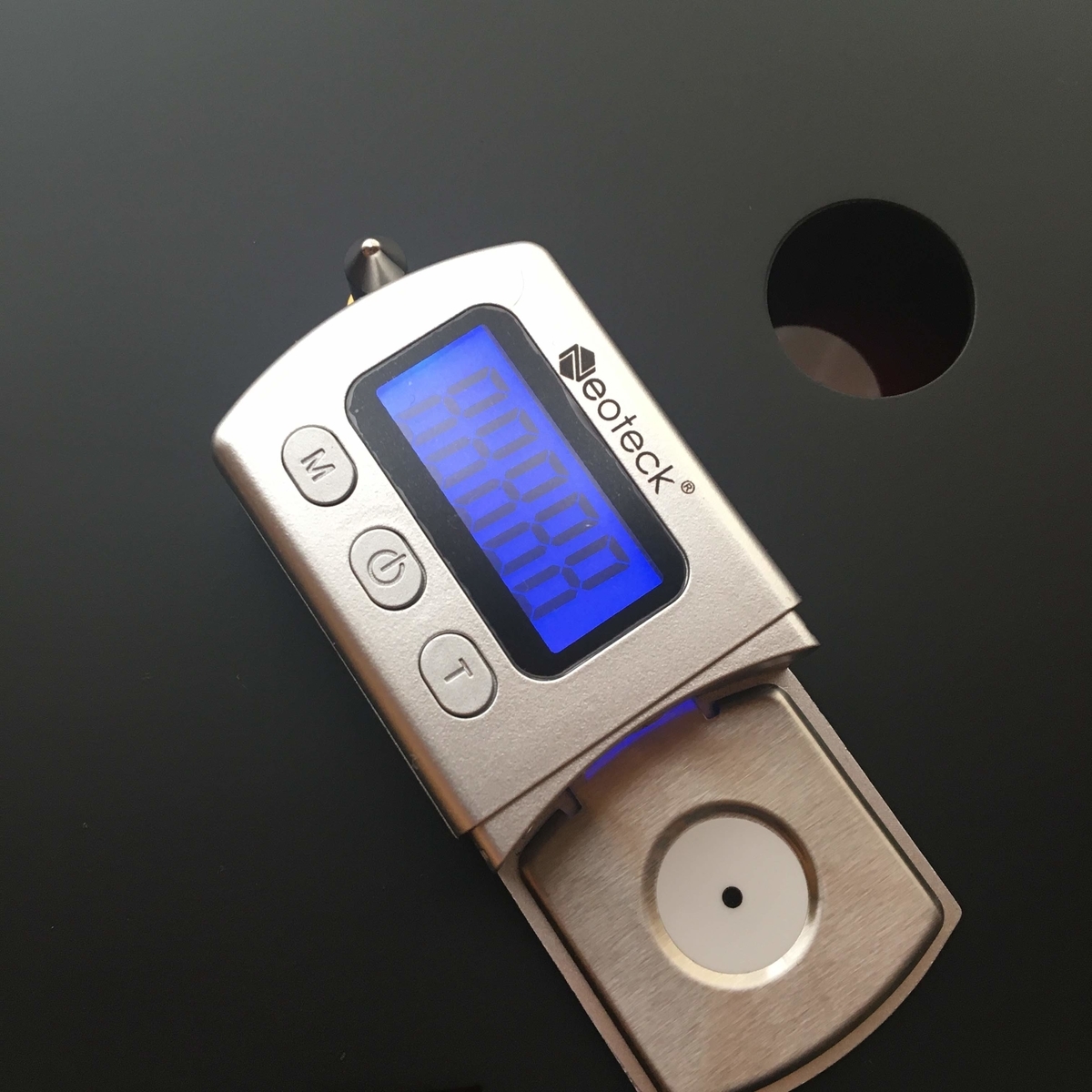

・液晶が光る。

f:id:audiojazz:20200406012206j:plain



・しばらくすると「0.00」という表示になり準備完了

f:id:audiojazz:20200406012256j:plain

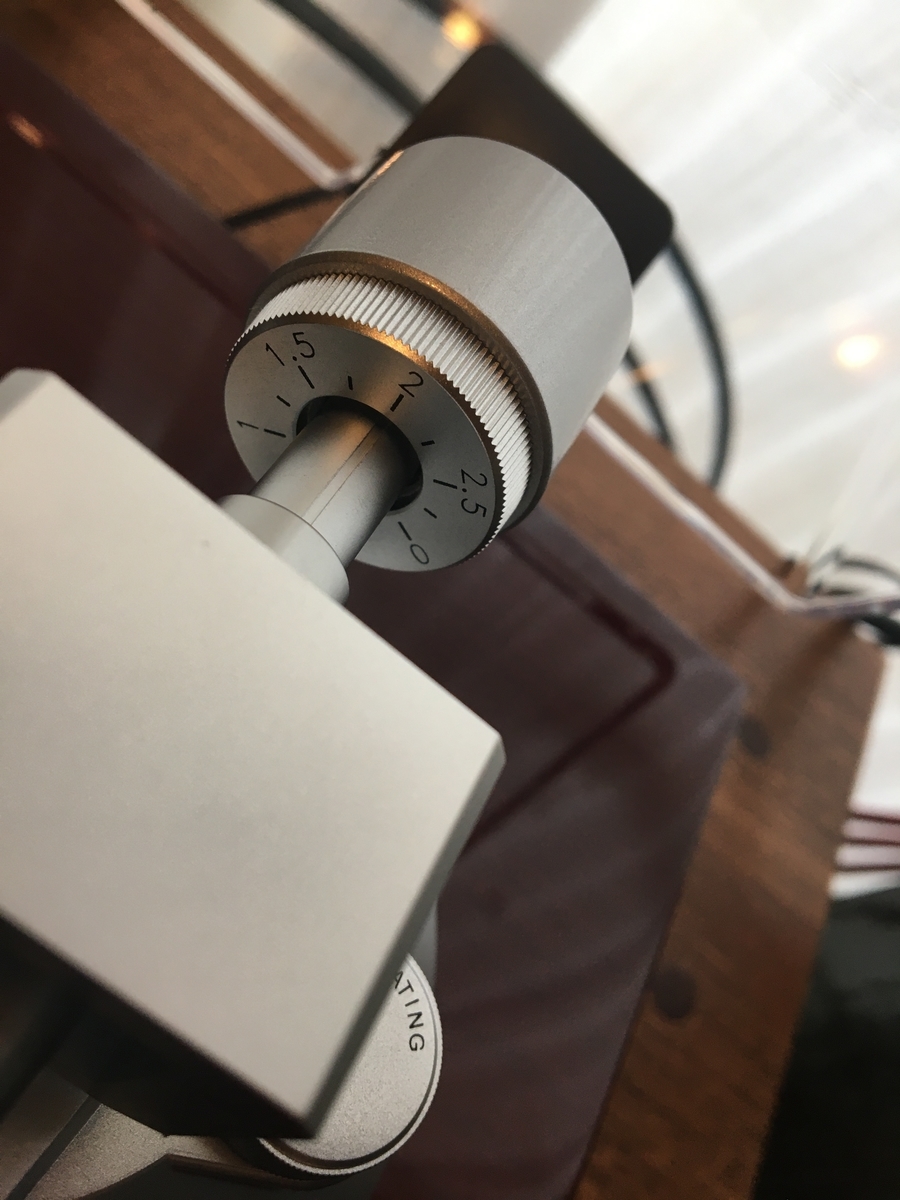

⑤カウンターウエイトを回して、目盛りを適正針圧(付近)に合わせておく。

 (この時点では、大体で良い。)

f:id:audiojazz:20200224014428j:plain







⑥針圧計にカートリッジの針を乗せる。



f:id:audiojazz:20200406012617j:plain

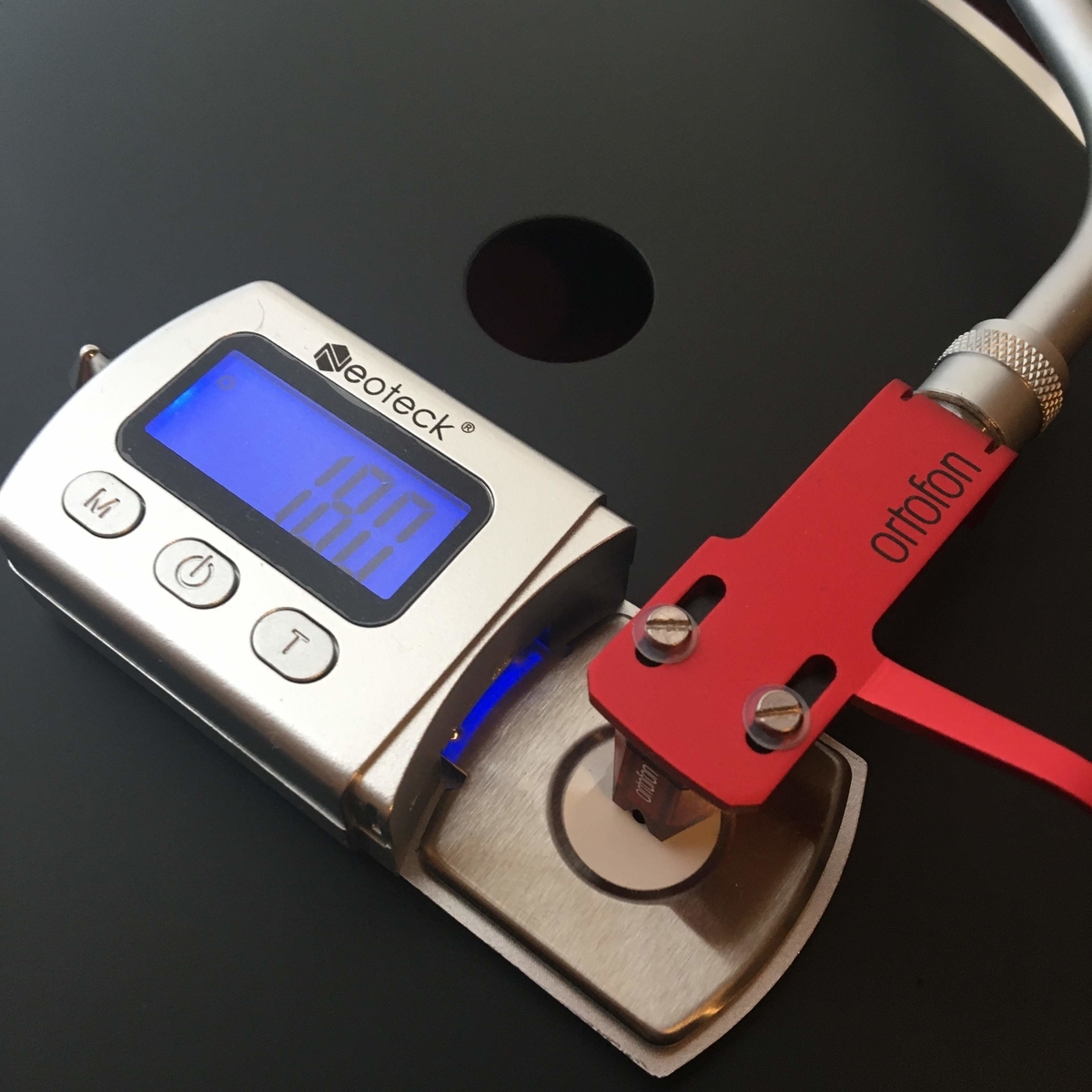

⑦針圧計の数値が適正針圧になるようにカウンターウエイトを回して調整する。



f:id:audiojazz:20200406013237j:plain

f:id:audiojazz:20200406012707j:plain

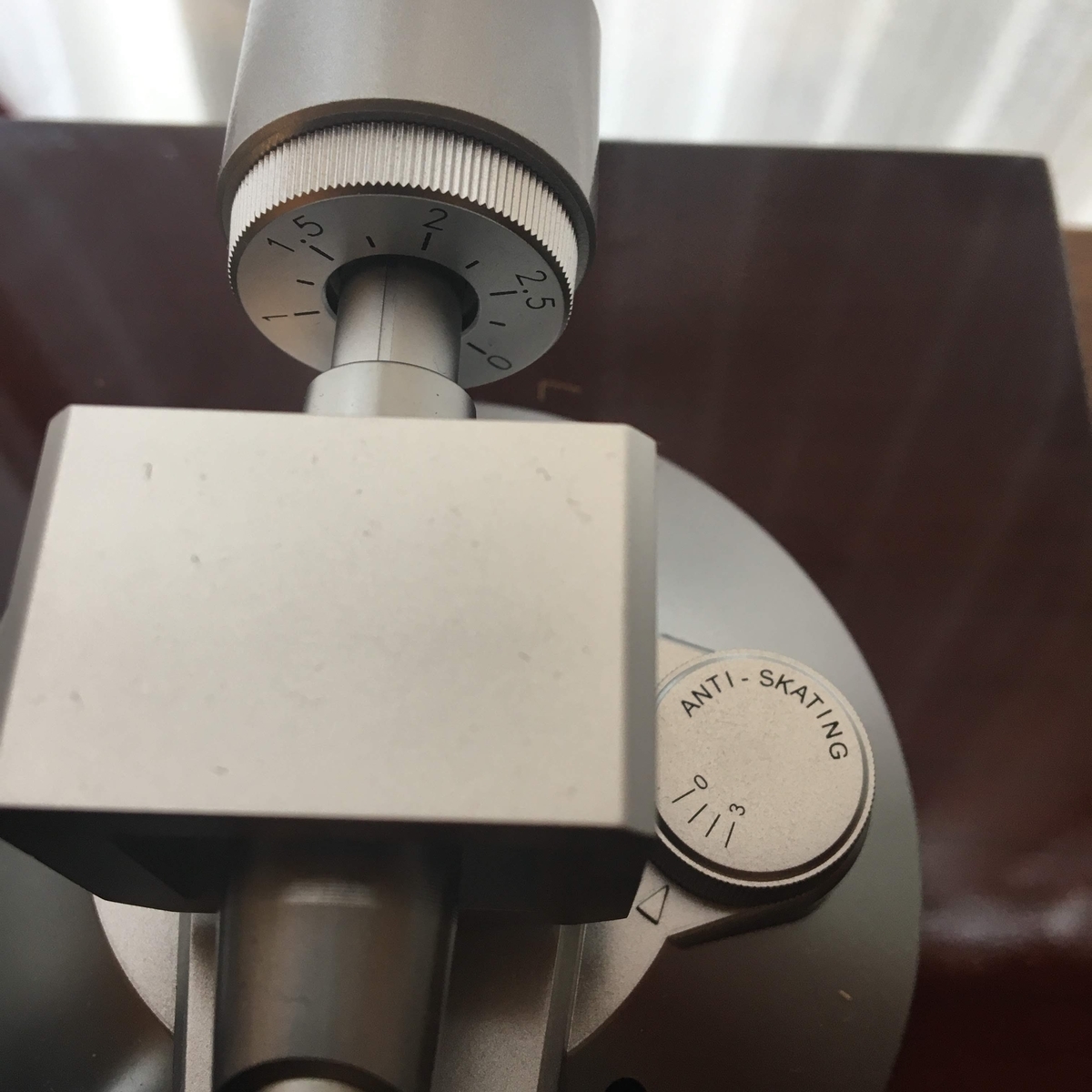

⑧アンチスケーティング目盛りを適正針圧付近に合わせる。



カウンターウエイトの目盛りは、針圧計で合わせた位置になっている。



アンチスケーティングの目盛りは、オルトフォンの針圧(1.8g)と同じ1.8付近にした。

f:id:audiojazz:20200406013404j:plain



注意!

 誤って針を痛める恐れがあるので、トーンアームリフターを使って、レコードに針を落とすように、ゆっくりと針圧計にカートリッジの針を乗せることをおすすめしておく。





針圧計で測定(調整)の結果



<疑問1>の結果

オルトフォン 2MREDSH4R MM型カートリッジにて

適正針圧 1.8g

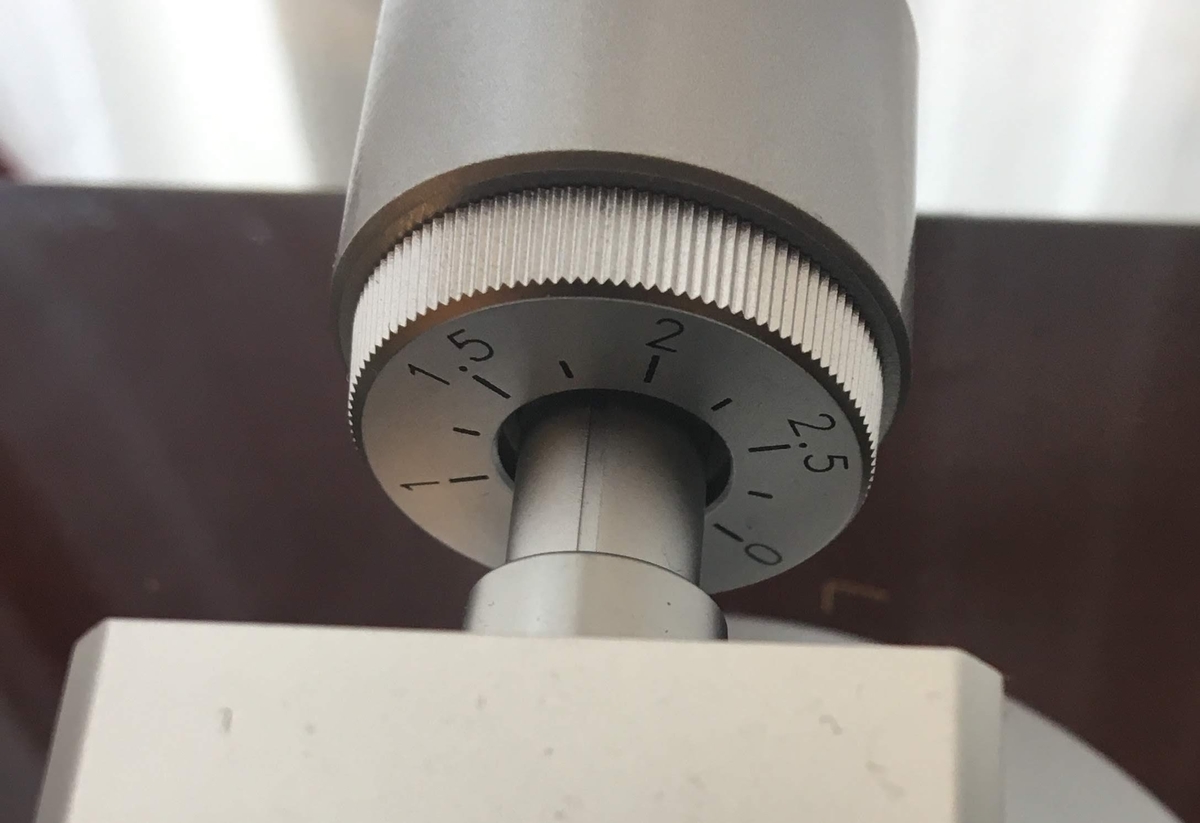

 調整の結果、カウンターウエイトのメモリの位置は確かに、「1.5」と「2」の間の真ん中にある目盛り1.75g付近よりやや「2」側に振っている。

 針圧計で1.80gに合わせたが、カウンターウエイトの目盛りも概ねそのようになっていると見受けられるが、針圧計を使う前の私の目分量ではもう少しだけ「2」よりにしていた。



f:id:audiojazz:20200406015813j:plain






<疑問2>の結果



オーディオテクニカ VM型カートリッジにて

(TEAC TN-3Bに付属)

適正針圧 2.0g



オーディオテクニカ(同等品)AT-95E

手順は、上記と同じ。

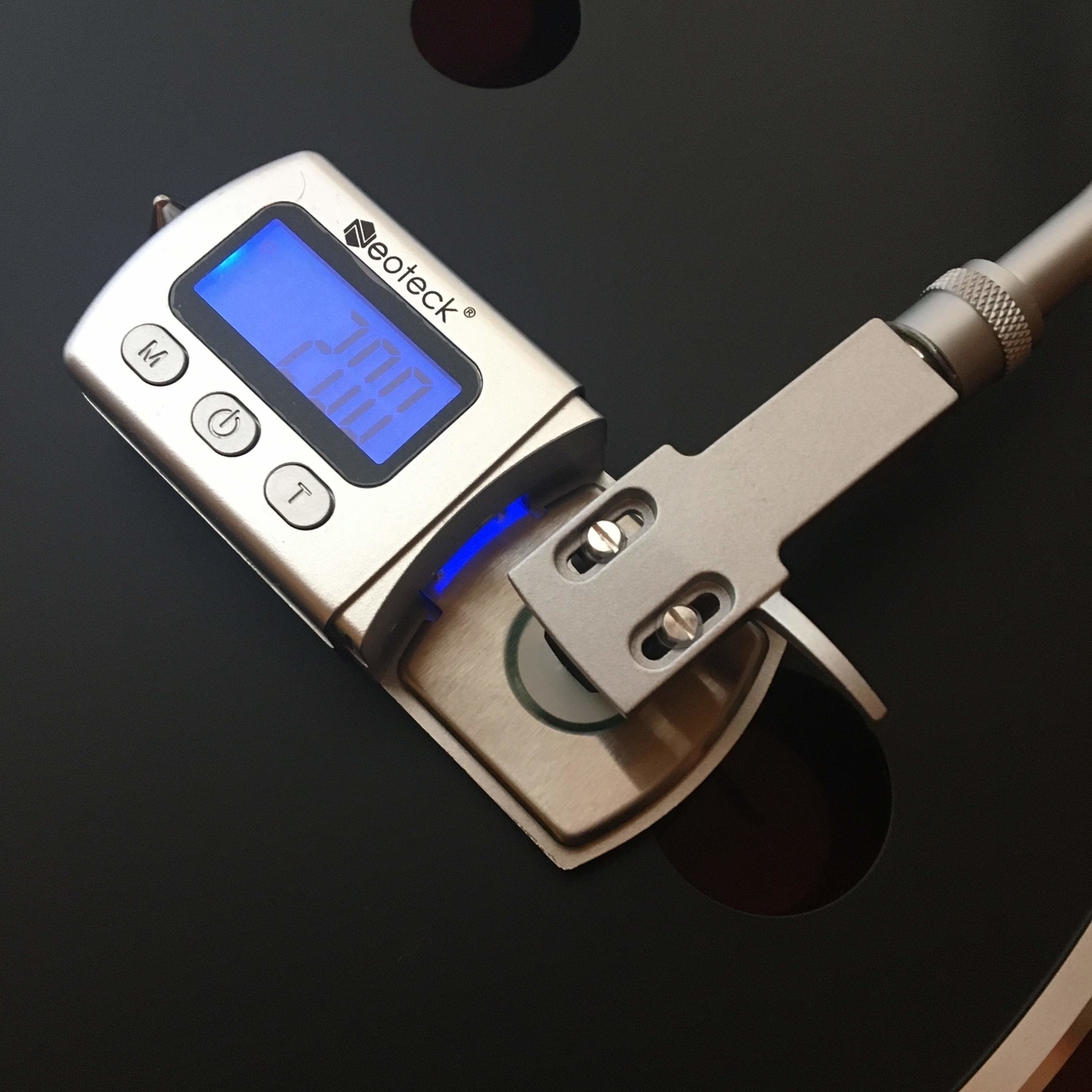

オルトフォンのカートリッジが適正針圧1.8gだったところをこのオーディオテクニカでは、2gに合わすだけだ。

f:id:audiojazz:20200406021305j:plain

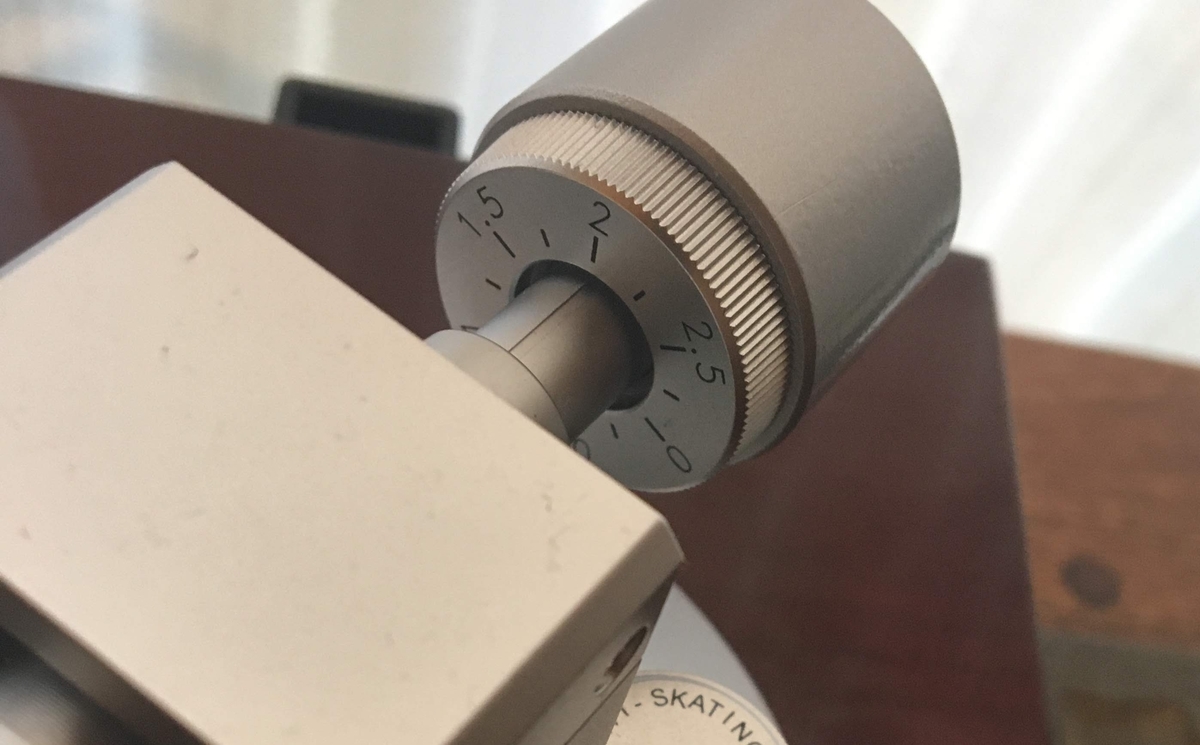

 針圧計の表示を元にカウンターウエイトを回すと、1mm程目盛りよりずれていた。概ねカウンターウエイトの目盛りの「2」のところを示していたが、ピッタリではなかった。



f:id:audiojazz:20200406021423j:plain





 以上のとおり、針圧計を使うと正確に調整が可能となる。





 正確に針圧調整し、カートリッジ個々の音質を把握した上で、針圧を強めにしたり、弱めにしたりすることで自分の好みの音質に調整すると良いと思う。




 もし、色々触りすぎて本来の音がわからなくなった場合にも、この針圧計があればいつでも適正針圧に戻ることができる。



 音を聴いてカウンターウエイトで針圧を調整し、バッチリ好みの音質にハマった場合は、すかさず針圧計で今の状態の針圧を測って記録すると良いと思う。




(最後に)

 手順の最初にも書いたが、レコードプレーヤー本体が水平に設置されていないと針圧調整をしたところで正確なトレースが望めないので、高音質でレコードを再生するためには、レコードプレーヤー本体の振動対策と水平調整は事前に行う必要がある。



 振動対策などレコードプレーヤーの高音質化について記事にまとめているので良かったら参考にしてみて欲しい。



⭐レコードプレーヤの導入 まとめ記事

www.audiojazzlife.com





 針圧計を使って、適正針圧で鳴っているレコードの音を基準に定めておくと今後のチューニングの基準となる。



 針圧計の数値で合わせておくことの安心感も得られる。



 疑問に思うことや、不安なことは、早めに解決しておいたほうがイイ!
