レコードプレーヤーの高音質セッティング【水平を正す!】 ゼロバランス調整方法とは?

当ブログには一部アフィリエイト広告が含まれております。

トーンアームのゼロバランス調整を正確にする方法



 レコードプレーヤーの最初のセッティングやカートリッジやシェルリード線などを交換をした際には、カートリッジ側の重さが変わるのでトーンアームの水平・ゼロバランスと針圧を調整しなくてはならない。



f:id:audiojazz:20201101225427j:plain



 ゼロバランスと針圧を調整するためには、トーンアームについているカウンターウエイトの位置を動かして調整するのだが、、、



 たまに「メーカーが設定したカウンターウエイトのメモリがいい加減なので針圧計でしっかりと測るべし、、」という書き込みを見かける。


 果たして、本当にメーカーがカウンターウエイトのメモリをいい加減に設定しているのだろうか?



 カウンターウエイトの目盛と針圧計の値が明らかに違う場合、それはレコードプレーヤーの精度よりもトーンアームの水平バランスが取れていない自分の調整の仕方の精度が悪いのかも知れない?



 そのようなレコードプレーヤーもあるかもしれないが、トーンアームのようなレコードプレーヤーにとって重要なパーツをメーカーがいい加減につくるという事は少し考えにくい。


 メーカーは製品の個体差が無いように、レコードプレーヤーを製造する際は厳密に測定してカウンターウエイトのメモリを決めているはずだと思うのだが、、?


 本当はユーザーの方が正確にゼロバランスを取れていない事が原因ではないのだろうか?



【もくじ】

タワーレコード オンライン|新規会員登録でもれなく500円オフクーポン



カウンターウエイトのメモリはいい加減なのか?

 メーカーのカウンターウエイトのメモリを目安にトーンアームの前後方向にウエイトを動かして針圧計で適切な針圧になるよう微調整はするが、正しくゼロバランス調整をしておけば、大きくカウンターウエイトのメモリと針圧計の数値がかけ離れることない。



 メーカーのカウンターウエイトのメモリがいい加減と言っている人は、もしかするとユーザー自身がトーンアームの水平・ゼロバランス調整をいい加減にしているからではないのだろうか?



 そのような疑問から、カウンターウエイトのメモリとトーンアームのゼロバランスと針圧について検証してみた。



 結論から言うと、私の使用しているレコードプレーヤーTEAC TB3Nではトーンアームのバランスウエイトのメモリがいい加減だという事はなかった。



 ところがトーンアームのゼロバランス調整がきっちり水平にされていないと、カウンターウエイトのメモリをカートリッジの適正針圧に合わせても、実際に針圧計ではトーンアームのメモリと同じ数値にはならない事がわかった。




トーンアームのゼロバランス調整はユーザーに委ねられている



 ゼロバランス調整の方法は、トーンアームが水平かどうかを目で見て判断する事となっている。



 ユーザーによってレコードプレーヤーの設置環境は違うし、人によって見え方も見る角度もそれぞれ異なる。



 ようはユーザーの方がよっぽどいい加減なのではないか?


 メーカーの設定したカウンターウエイトのメモリを疑うより、自分の目を疑ってみた方が良い。





ゲージを使って正確にゼロバランス調整をする


 ゼロバランス調整は、よほどのベテランでない限りゲージを使って本当にトーンアームが水平になっているかを確かめるようにしたほうが良い。



 私も最初は目分量でトーンアームの水平・ゼロバランス調整が出来ていたつもりだったが、ゲージを購入しいざ測ってみると如何に自分の目がいい加減であるかが解った。



 実際にトーンアームの水平バランスを、パターンを変えてみて針圧をそれぞれ測定してみればよく解る。




【実験】トーンアームの傾きと針圧の関係

【パターン①トーンアームのケツ上げ】

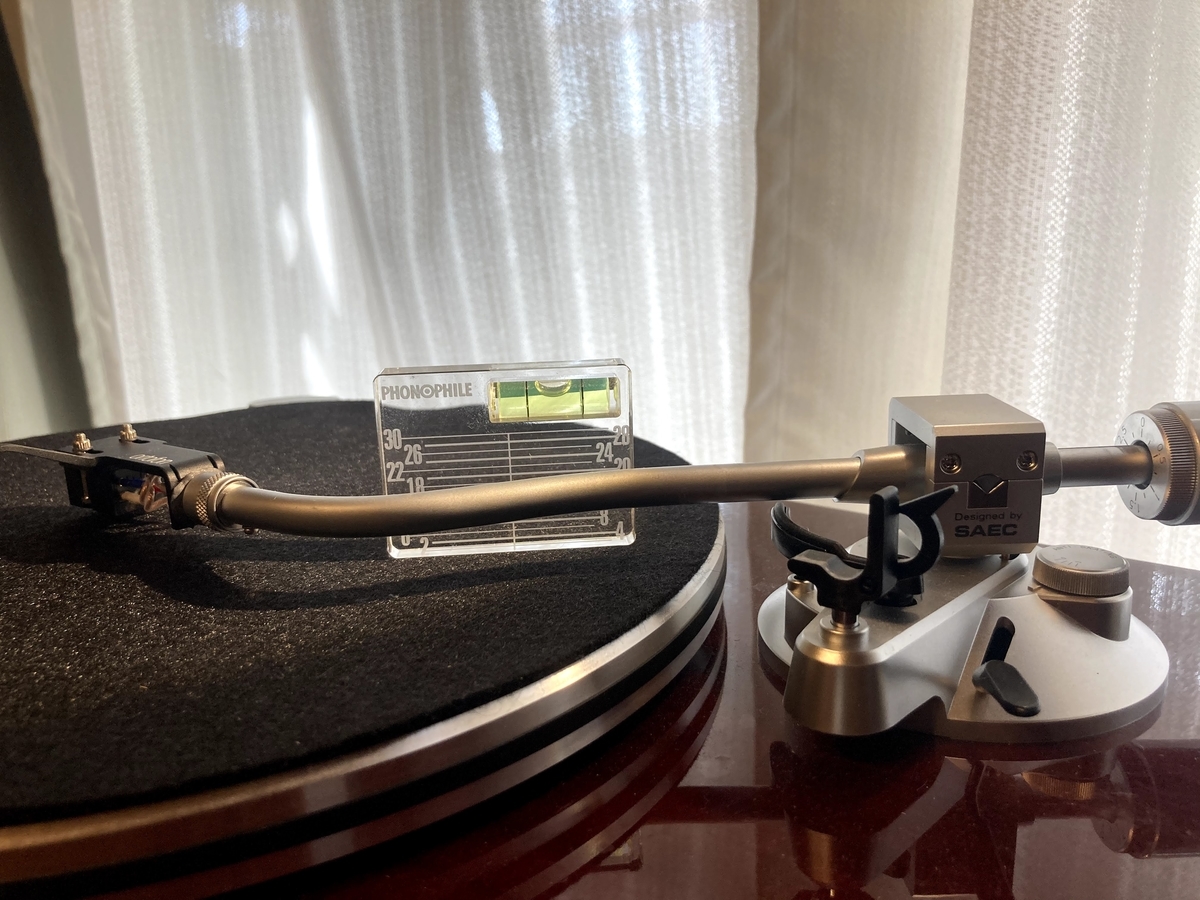

 トーンアームの傾きをカートリッジ側を低く、カウンターウエイト側を高く、いわゆるケツ上げ状態にした場合。



*👇カートリッジの針がターンテーブルにほぼ触れている状態まで前屈みにしてみた。

f:id:audiojazz:20201101222042j:plain



丸型気泡管A 2ヶ入 Φ11mm 76328
by カエレバ

paypay_android

paypay_IOS

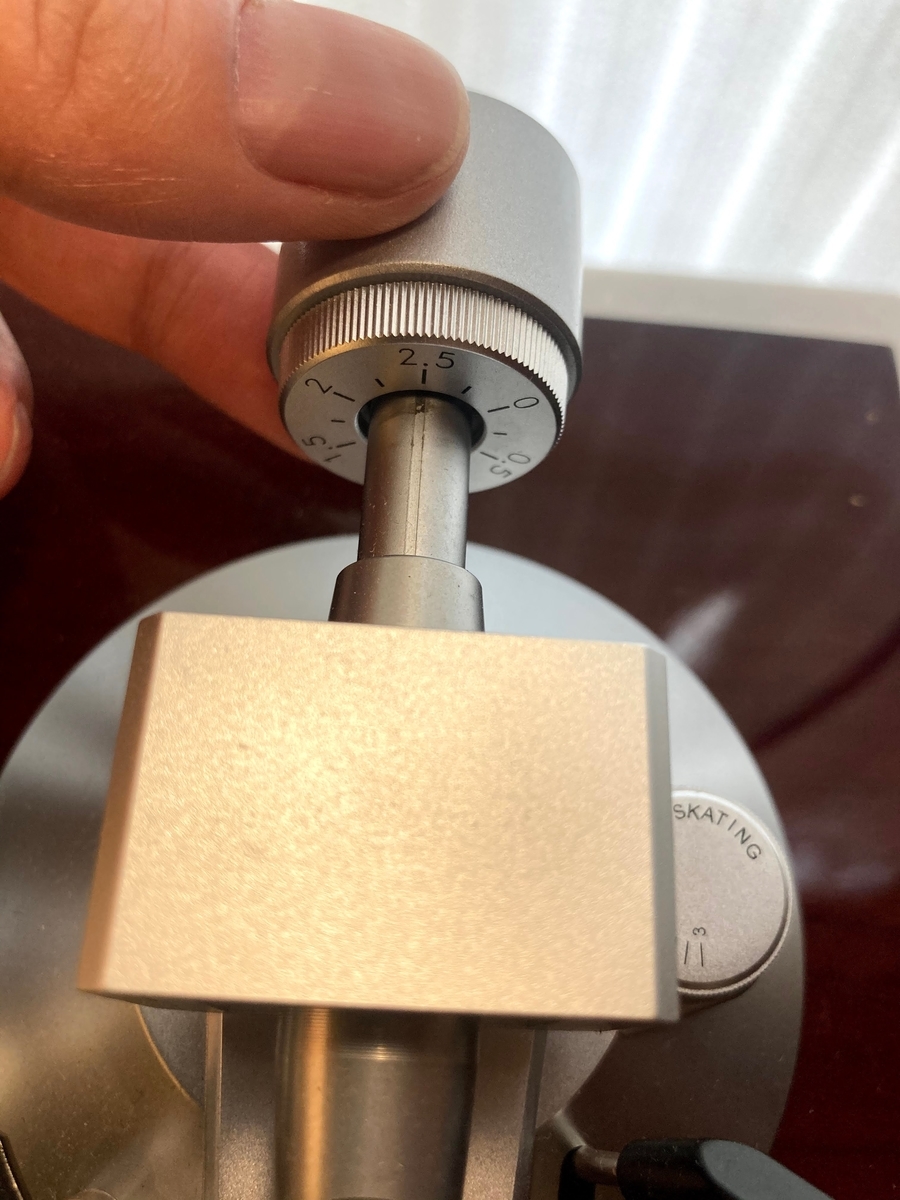

 カウンターウエイトのメモリを2.5まで動かしても、実際に針圧計では2.60gと高く表示される。



f:id:audiojazz:20201101222338j:plain

     ↓

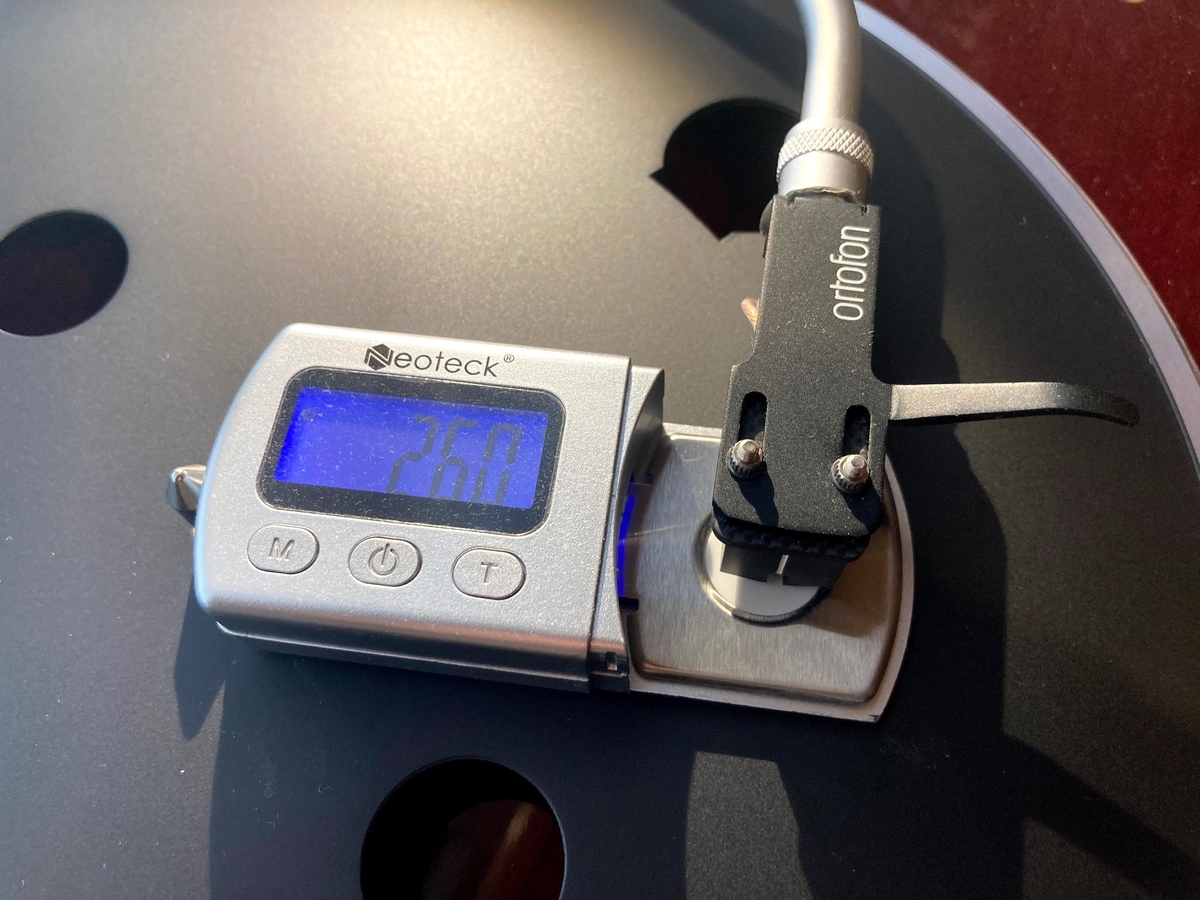

*針圧計は2.60gと表示されている。

f:id:audiojazz:20201101222537j:plain





Neoteck 針圧計 レコードプレーヤー用 デジタル LP スタイラスフォースメーター レコード 0.01g 高精度 収納ケー
by カエレバ

paypay_android

paypay_IOS



<パターン①トーンアームのケツ上げの結果>

トーンアームのケツ上げは、カウンターウエイトのメモリより、実際は高めの針圧になる。



【パターン②トーンアームのケツ下げ】

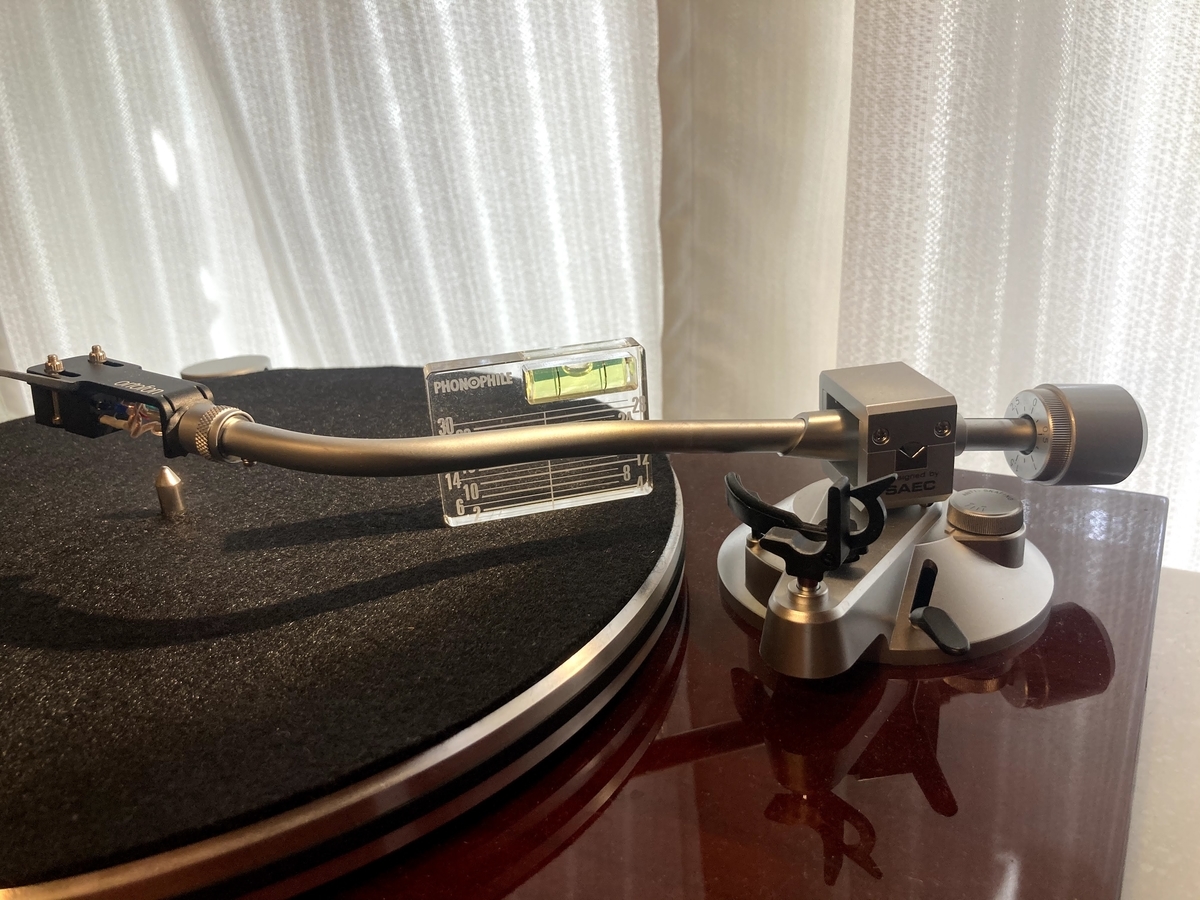

 今度は逆に、トーンアームの傾きをカートリッジ側を高く、カウンターウエイト側を低くする、いわゆるケツ下げ状態にした場合。



f:id:audiojazz:20201101222726j:plain

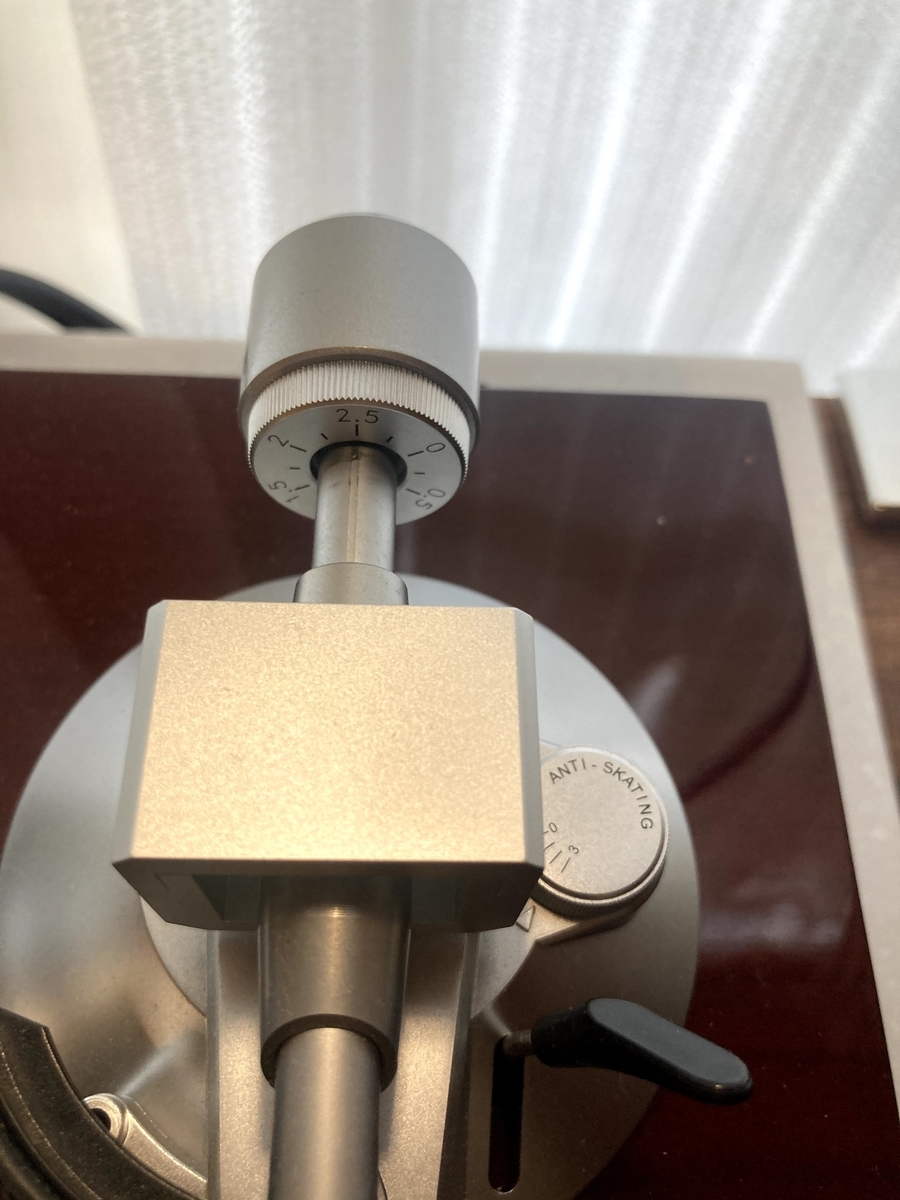

 カウンターウエイトのメモリを2.5になるように回して合わせてみると、実際の針圧計は2.43gと低く出ている。



f:id:audiojazz:20201101222822j:plain

    ↓

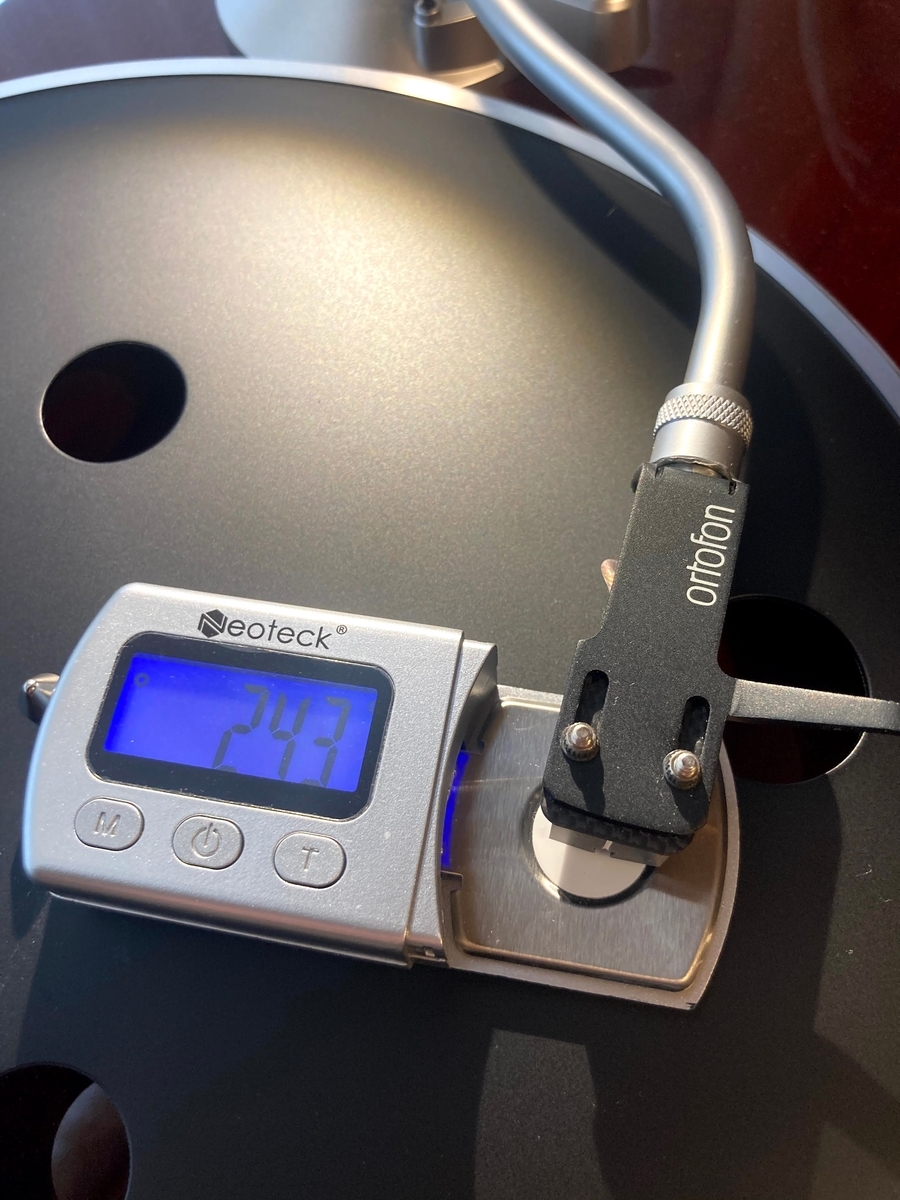

*針圧計は2.43gと表示されている。

f:id:audiojazz:20201101223359j:plain





【パーターン②トーンアームのケツ下げの結果】

トーンアームのケツ下げは、カウンターウエイトのメモリより、実際は低めの針圧になる。



以上の実験から示されたように、カウンターウエイトのメモリに合わせても実際の針圧と異なる場合は、ゼロバランス調整でトーンアームが水平になっていない事が原因だとお解りいただけたかと思う。

査定のお申込みはこちら

<まとめ> ゼロバランス調整を見直すポイント

  • メーカーのカウンターウエイトのメモリと針圧計の数値がズレている場合は注意が必要!
  • カウンターウエイトのメモリと針圧計の数値にズレが生じたら、自分の目測で合わせたトーンアームの水平を疑ってみる!
  • トーンアームの水平、いわゆるゼロバランス調整はよほどのベテランでない限りゲージを使って合わせる!
  • トーンアームのケツ上げやケツ下げや針圧などで好みの音質に追い込むのは、上記の水平・ゼロバランス調整を行なって基準を掴んでから試す!

メーカーのカウンターウエイトのメモリや針圧計の数値がいい加減ということは、よほどの事(故障や本当にいい加減なメーカー)じゃない限り考えにくい。



 人間の目は脳の錯覚によって正確に計測できないので、レコードプレーヤーを導入する場合は正確に調整できるよう、ゲージや測定器を使うほうが高音質化の近道になるのである。
